開關電源型號P420S700A-1最新規格書
開關電源規格書詳細內容
濟南沃爾電子山東開關電源廠家研究中心最新開關電源產品規格書，產品型號P420S700A-1，開關電源規格書參數詳細，本產品已屬本行業頂尖之作。如有疑問或其他售前售后服務請聯系我們0531-88774557.
本產品規格書特性：
1. 100%滿負載拷機老化
2.固定開關頻率
3.恒壓輸出
4.高可靠性
5.風機散熱
開關電源-P420S700A-1規格書：
| 型號 | P420S700A-1 | ||||||||||
|
輸 出 |
DC電壓(V) | 70V | |||||||||
| 額定電流(A) | 6A | ||||||||||
| 電流范圍(A) | 0-6A | ||||||||||
| 額定功率(W) | 420W | ||||||||||
| 紋波&噪聲(Vpp max.) ② | ＜700mV | ||||||||||
| 電壓調節范圍 | ±2% | ||||||||||
| 電壓公差 | ±2% | ||||||||||
| 電網調整率 | 0.5% | ||||||||||
| 負載調整率 | 1% | ||||||||||
|
輸 入 |
電壓范圍 | 220V±15% | |||||||||
| 頻率范圍(Hz) | 50/60Hz | ||||||||||
| 效率(滿載) | >80% | ||||||||||
| 電流 | 5A@220V~ | ||||||||||
|
保 護 |
過載保護 | 有 | |||||||||
| 短路保護 | 有 | ||||||||||
|
環 境 |
工作溫度 (℃) | -10~40 受限于功率器件的安全溫度，超出此溫度需降額使用，最高60℃。 | |||||||||
| 工作濕度(RH) | 20~85% 無凝結 | ||||||||||
| 存貯溫度、濕度 | -20~80 20-90% | ||||||||||
| 溫度系數 | ±0.04%/℃（0~40℃）70V輸出 | ||||||||||
|
安規& EMC |
對地泄漏電流 | ＜1mA | |||||||||
|
高壓耐受 |
輸入-輸出 1.5KV 輸入-外殼 1.5KV 輸出-外殼 0.5KV | ||||||||||
|
|
|||||||||||
|
其 它 |
平均故障間隔 | - | |||||||||
| 外形尺寸 | 260*100*65 | 外殼厚度 | 1.6mm | 重量 | |||||||
| 螺絲可入外殼內的最大尺寸 | 3mm | ||||||||||
|
注 釋 |
1. 以上所有參數，如果沒有特別說明，均是在220V/110V AC輸入，額定負載，25℃環境溫度下測得 2. 測試紋波、噪聲時，標準帶寬為20MHz，若使用引出線，需使用符合條件的絞線，并在遠端并聯1組0.1µF+47µF的電容器 3.如上是型號P420S700A-1的開關電源產品規格書。 |
||||||||||

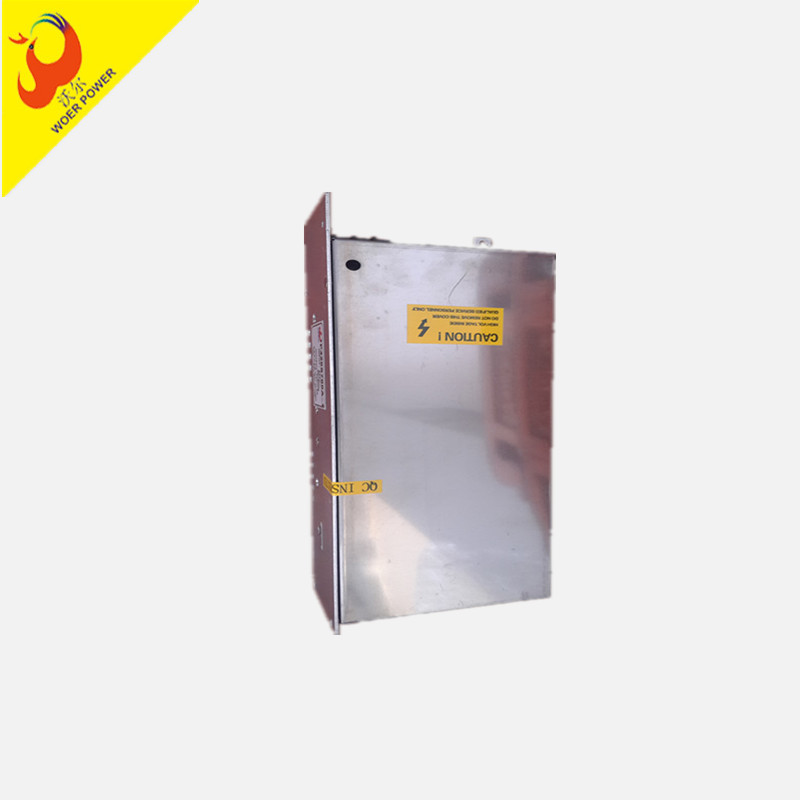

產品圖
